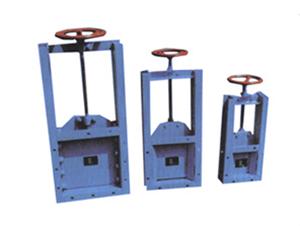

一、CZF插板闸门阀产品用途:
     CZF插板闸门阀,又名螺旋闸门,插板阀,是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工的库顶、库底及送料口等,是行业控制流量变化或迅速切断。

     二、 CZF插板闸门阀产品特点:
    CZF插板闸门阀具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

     三、CZF插板闸门阀产品外形连接尺寸:

    螺旋闸门结构图

类别 A×A1 B×B1 C×C1 L H N-d 重量(kg)
单向 200×200 256×256 296×296 820 100 8-Φ12 62
245×245 305×715 341×751 1620 100 8-Φ14 68
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 1250 100 12-Φ14 114
450×450 510×510 556×556 1350 120 12-Φ18 130
490×490 550×550 596×596 1440 120 16-Φ18 147
500×500 560×560 606×606 1500 120 16-Φ18 153
600×600 660×660 706×706 1710 120 16-Φ18 178
700×700 770×770 820×820 1940 140 20-Φ18 213
800×800 870×870 920×920 2140 140 20-Φ18 257
900×900 974×974 1030×1030 2410 160 24-Φ18 325
980×980 1054×1054 1110×1110 2570 160 24-Φ23 392
1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428
双向 600×600 660×660 706×706 2010 120 16-Φ18 200
600×1000 660×1074 706×1130 2870 120 20-Φ23 290
700×700 770×770 820×820 2130 140 20-Φ18 290
800×800 870×870 920×920 2240 140 20-Φ18 310
900×900 974×974 1030×1030 2660 160 20-Φ23 380
1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460
1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500
1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540

   注: CZF-单向 I-手轮 Ⅱ-链轮,距地面小于1.7米用手轮,大于1.7米用链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度)

         四、 螺旋闸门订货须知:
         1、①产品名称与型号②螺旋闸门口径 ③螺旋闸门材质
     2、若已经由设计单位选定的螺旋闸门型号,请按螺旋闸门型号直接向我司销售部订购。
      3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
      如有任何疑问.您可以致电给我们15037380577,我们一定会尽心尽力为您提供优质的服务。



使用说明:



• 本阀可水平安装或垂直安装 , 安装时两法兰连接中间必须加密封垫片 , 然后锁紧螺栓。



• 操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆。



• 若长期存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或堆置。
